Un tas de trucs foutraks !

arnau2d4

pour la “Not So Truss” , cintrage du tube de 10mm sur un gabarit en vrais bois d’arbre , ajout de traverses pour pouvoir accrocher une Dry Bag

et ancrage sur la bas de la fourche avec un œillet en M6

( technique utilisé par la copain Félix : https://www.instagram.com/terril_cycles/ ) pour être serain sur la resistance du point de fixation des porte-bagages !)

Oula ! mais failli oublié un point " crucial " du cahier des charges des cette année !!!
la création d’un systeme de suspension artisanale:

a la base je serais bien partie sur une systeme ce rapprochant le plus possible d’un FlexTail , en utilisant des bout de tôles( 2 ou 3mm espacé de " l’épaisseur" de la bases) pour remplacer une partie des ditres bases et avoir un " souplesse contrôlée",
mais âpres trois tentative de dessiner un truc hestetique et mécaniquement valable , je lâche l’affaire et mise tout sur mon vrais/faux point de pivot sous le BDP et la " souplesse de mes bases en 18mm
les ressort sont des ressorts de presses issue de l’industrie et tarée à 80kg chacun

une fois sur roue ça donne ça !

Finition à la patine "noir profond " ( gracieusement fournie par le copain Nicolas / La forges du Deves / Deves custombike : https://www.instagram.com/devescustombikes/ ) artisan ferronnier d’art de grand tallent , fabricant de solution de porte bagages de qualité et mécanicien/rayonneur cycles à ses heures! )

arnau2d4

en mode " Full Package " ça donne :

Bagagerie développé en collaboration avec le génial Aymeric : https://www.instagram.com/atelierrebie/
je ferais un poste détaillant tout ça plus tard , ya pas mal de truc a dire ^^

Photo par un chouette gars : https://www.instagram.com/nicojolyphotography/
vous pourrez voir des photos des Machines et un descriptif de chacune ici:
https://bikepacking.com/bikes/concours-de-machines-2024-bikes-one/
https://bikepacking.com/bikes/2024-concours-de-machines-bikes-2/

articles et photos par Nico Joly

Deums

@arnau2d4 magnifique ce truc foutrak !! J’aurai bien aimé pouvoir poser mes yeux dessus en vrai, mais merci beaucoup pour ces petits détails !

aleholi

Merci pour le récap
Je suis curieux de voir de plus près la zone pédalier : j’ai pas bien compris ce qui a posé problème avec l’ancien jeu de bases, ni ce que tu as finalement fait (il y a un pivot ?).

Tu as pensé quoi du rake zero à l’usage ?

Jamais roulé de vélo avec cette géo, je suis curieux…

arnau2d4

@deums a dit dans Un tas de trucs foutraks ! :

@arnau2d4 magnifique ce truc foutrak !! J’aurai bien aimé pouvoir poser mes yeux dessus en vrai, mais merci beaucoup pour ces petits détails !

Vas falloir passer à la maison ou s’organiser un trip bickepacking genre " Meet Me HalfWay !"

Avec plaisir !

arnau2d4

@aleholi a dit dans Un tas de trucs foutraks ! :

Merci pour le récap

'vec plalsir !

Je suis curieux de voir de plus près la zone pédalier : j’ai pas bien compris ce qui a posé problème avec l’ancien jeu de bases, ni ce que tu as finalement fait (il y a un pivot ?).

Alors j’ai beaucoup trop cintré les bases sur le plan horizontal , surtout coté cassette , ce qui pour des bases sur élevées est totalement contre productif ,ça cause un conflit entre la ligne de chaine et la dite base ! ^^

il aurait fallut que je reste parallèle à la chaine sur une bonne distance pour éviter ça , mais c’était moche ^^^

et sous le boitier il ya un " faux pivot " :

un barreau d 'acier type inconnu passé au tour , fileté M6 à chaque extrémités , un semblant de yoke en tôle de 3mm ! ne pouvant pas être sur le vélo et en dessous en meme temps je ne saurais dire si ça pivote vraiment ou si je joue sur la souplesse des bases pour laisser travailler les ressorts

Tu as pensé quoi du rake zero à l’usage ?

J’aime beaucoup , direction stable dés que l’effet gyroscopique de la roue avant entre en jeu , encore plus notable si chargé sur l’avant , mais malgré cette grosse stabilité , ça laisse une direction très précise ! celui la est vraiment fait pour une usage tout terrain pour voir si c’est pertinent !

Jamais roulé de vélo avec cette géo, je suis curieux…

Va falloir passer à la maison essayer la " gamme" : 650C pur route , 650B à tout faire et le VTT

alexP33

@arnau2d4 au delà du rake0, ça donne quoi en comportement un avant “rigide” et un arrière “suspendu” (je mets des guillemets car j’ai bien conscience que dans les deux cas ce n’est ni l’un ni l’autre).

arnau2d4

@alexp33 : Si les ressorts sont suffisamment précontraint , l’arrière reste rigide au pédalage mais travailleras sur un “gros " impact” , je doit avoir entre 15 et 20 mm de débattement ,
faut juste pas être le cul sur la selle quand les ressorts vont ce détendre ,sinon tu te fait gentiment sauter de la selle .

Sur route , ça change rien par rapport a un vélo " normal" et en Tout Terrain , tu entend la tige fileté frotter contre la platine (#casseroladesinside )et ressent léger “kickback” même en n’étant debout sur les pédales et le cul au dessus de la roue arrière .

arnau2d4

Point Bagages !!

La bagagerie a été réalisé par le KING Aymeric :
https://www.instagram.com/atelierrebie/
on est sur une construction en Ecopak EPX400 pour l’extérieur et une doublure en Ultragrid , tout les fermeture éclairs sont étanches !

la déco est faite par sublimation avant couture ,ce qui donne des possibilités absolument infinie de personnalisation !

donc pour commencer 2 sacs de fourches de 4 litres chacun , ce sont les bananes “Cagire “de sa gamme " réguliere” allégrement détournées de leur usage premier , dos doublé avec une plaque de plastique, 3 œillets au standard “Cage” et périphérie doublée en mousse pour " tenir la forme” :

ensuite un petit sac de guidon de 2,5 litres , encore un détournement , cette fois ci de la “Mini Cagire” ,

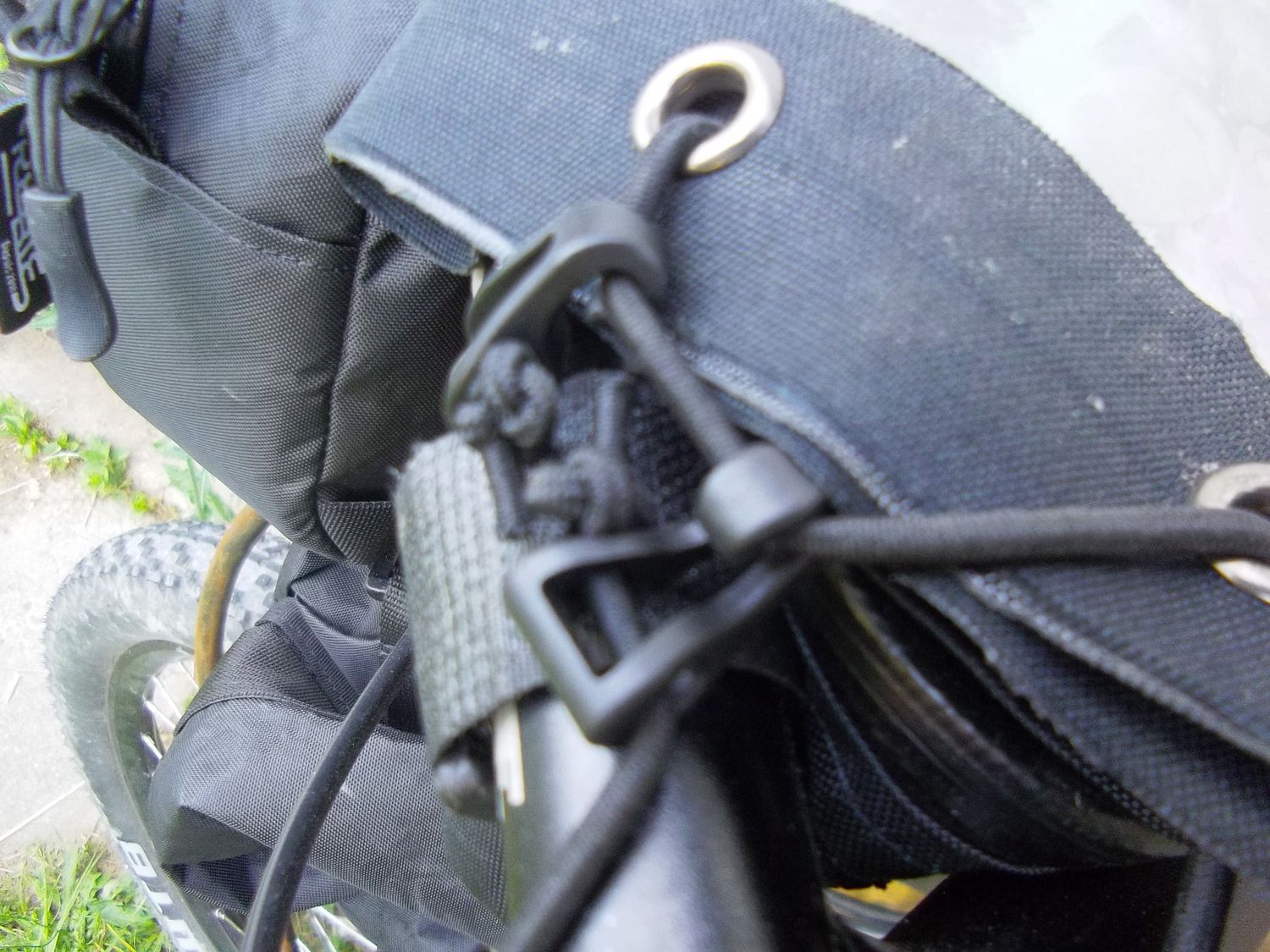

on garde le " filets" en corde élastique permettant d’accrocher un vêtement ,mais pour l’arrière on passe sur un systeme d’accroche Molle , l’idée était de solidariser cette sacoche avec le Dry Bag et l guidon histoire d’avoir le moins de ballotage possible :

je ne vous détaille( pour l’instant) pas le DRY BAG , 13 litres , ouverture sur une seul coté et deux lignes de passant MOLLE pour pouvoir le sangler sur la fausse Truss ^^

puis viens enfin une " banane " utilisé à sa place :
Custom Cagire 4 litres , renfort de moussage dans le dos , " ailles " de confort élargie , sur moussé , doté de sangle de compressions , avec une sangle Molle pour permettre l’accroche ultérieur d’accessoires !

pour avoir eut ma poche à eau qui à fuit pendant les deux jours de la trace du CDM , je peut confirmer que c’est bien étanche , mes papiers sont resté au sec dans la petite poche de façade pendant que ma poche à outil barbotait au frais dans la grande poche ^^

arnau2d4

on poursuit avec le sac de cadre " Full Frame" 3D , ( la partie avant est plus large ce qui permet d’accroitre encore un peu plus le volume de stockage déjà enorme !)

Coté gauche une " petite poche plate " ( rangement pompe a vélo / téléphone et petits trucs a garder rapidement accessible ) , coté droit , la grande poche avec , des petit filets permettant encore de garder accessible des petits truc et surtout, parallèle au tube de selle , un solide diviseur permettant de ranger une grosse gourde inox d’un litre deux ( on devait avoir des points pour la convivialité , j’ai décidé d’emporter un cocktail alcoolisé à partager ^^)

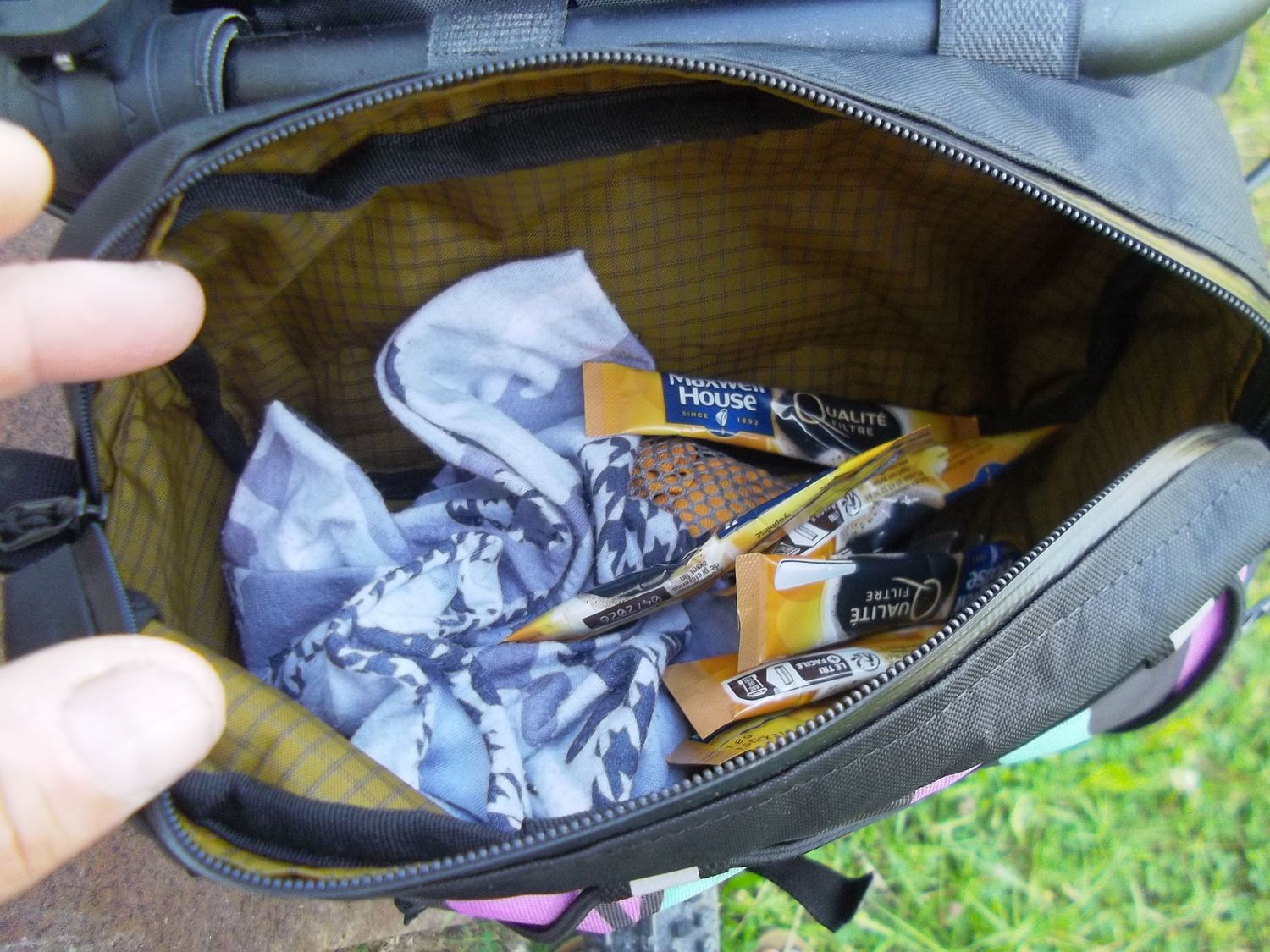

pour rester dans la convivialité , voici le “Bar à John”:

l’idée était de pouvoir emporter 2 canette de bière brassé en local pars des copains , des Khuets et un bout de sauciflard ^^
ça fait le taf et même beaucoup plus !!
bref si vous avez un “Jones Bar Like” , vous savez qui aller voir pour faire un sac adapté !

ajouter à ça un porte carte pliable et facilement amovible ( K.I.S.S)

il y à aussi un systeme de portage mais je fait des photos vraiment trop pourrie pour les posters ^^

donc si je récapitule j’ai :
2X4 litres de sacoches latérales
un Dry Bag de 13 litres
une sacoche de dry bag de 2,5 litres
un " Bar à John" qui fait dans les 2 litres
une banane de 4 litres
et un sac de cadre d’environ 8 litres
soit un volume de stockage d’a peu prés 38 litres
